超声波明渠流量计由明渠流量主机及超声波探头两部分构成，中间通过电缆相连。超声波探头利用声波反射原理来检测量水堰槽内的液位，明渠流量主机通过响应公式计算出流经堰槽的水流量。

超声波明渠流量计为非接触式仪表，可应用于地下水系统流量监测、工业污水排放监测等，准确检测明渠流量。

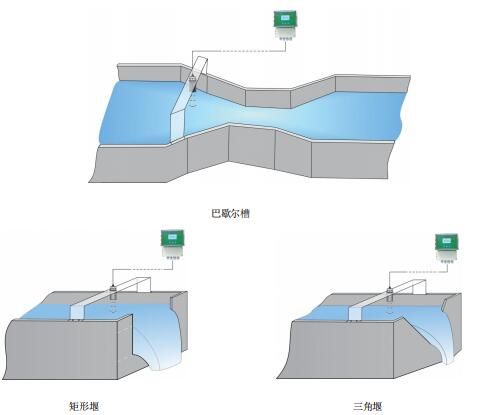

超声波探头安装在堰槽上部（参见图1），其周期性向液面发射一束超声波，该束声波到达液面后被反射由探头接收，主机测得该过程的传播时间t，根据已知声速v即可得出液面至探头的距离d（测距值），在已知探头至堰槽底部距离即安装高度H的前提下，即可换算出液位高度h，计算公式为： h = H– d      d=V*t/2

 其中:   h: 液位值    d: 测距值  V：声速   t：传播时间

容器内的气体温度对声速有一定影响，所以还应测出气体温度T，以修正声速V。

对于确定的量水堰槽，其流过的液体流量与当时的液位为确定的函数关系，即 Q= h(x) ，Q为瞬时流量，h为液位值。

主机根据确定的堰槽类型，即可根据液位获得流量值。

环境气体温度对声速有一定影响，所以还应测出气体温度T，以修正声速V。

超声波明渠流量计对流量的测量，首先是测出探头至液面的距离，之后通过换算得出液位值，再换算得出流量值，了解这一点对仪表的安装调试很重要。

◆非接触式测量，超声波探头不与被测介质接触，无磨损、腐蚀等风险，使用寿命长、维护简便。

◆检测精度高，流量计量准确，明渠流量随液位按1mm的精度检测，液位每1mm的变化，明渠流量随之变化。

◆适应多种堰槽：分别支ISO版本的各种堰槽：巴歇尔槽、三角堰（30°/40°/60°/90°/120°）、有边/无边矩形堰（可自定义宽度），可输入自定义流量关系公式。

◆大屏带背光图形液晶显示，中/英文可选菜单系统。

◆流量单位可设定，累计流量可修正，等多种实用自定义设置。

◆编程简单，易于操作。

◆探头防护等级IP68。

◆探头抗干扰能力强，低盲区、高灵敏度，与主机连线长可达1000米。

◆明渠流量主机功能强，可提供最多6个继电器开关量信号，累积流量的脉冲输出。

◆可提供MODBUS-RTU数字信号。

◆可提供手操器，操作方便。

◆可定制太阳能供电、无线传输功能。

主机技术参数

堰槽协议：ISO版：巴歇尔槽（1~23号），有边/无边矩形堰（30°/45°/60°/90°/120°），自定义堰槽。

国版：巴歇尔槽（1~25号），矩形堰（25/50/75/100cm），直角三角堰，自定义堰槽。

◆液位分辨率：1mm

◆液位误差：1mm或满量程的0.2%（取最大值，平静水面）

◆显示方式：图形液晶显示（带背光）

◆瞬时流量显示范围：0.000～999999 L/s,m3/h或m3/m

◆累积流量显示最大值：99999999.9 m3/h

◆模拟信号输出：一路DC4-20mA电流，对应于瞬时流量

◆负载电阻：  0～500Ω

◆数字通信：  RS485串行通信，标准MODBUS-RTU协议

◆继电器输出： 上限、下限报警和控制（瞬时流量和水位）；可设定高位、低位、脉冲输出及故障报警等

◆ 继电器模式： 常开/常闭（可设定）

◆继电器数量： 最多6个

◆继电器规格： 5A  250VAC/30VDC

◆ 供电电源：

直流：DC24V（±5%）  0.2A；交流：AC220V（±20%）  0.1A

◆检测周期：1秒（可调）

◆环境温度：-40℃ --+70℃

◆外壳材料：ABS

◆外壳保护等级：IP67

◆电缆密封套：PG9/PG11/PG13.5

◆参数设定方式：3位有感按键

◆安装方式：墙挂式

◆外型尺寸：250*185*125mm

超声波探头参数

◆量程：0.00-4.00m

◆盲区：0.20m

◆工作温度范围： -40℃ ～ +75℃

◆外壳防护等级：IP68

◆外壳材料：ABS/PVC/PTFE

◆探头耐压范围： 0.2Mpa

◆探头引出电缆：标准长度为10米（可订货加长至1000米）

◆探头发射波束角：10º(3db)

◆探头加长：20cm或订货确定（寒冷地区安装选用）

◆ 安装方式：螺纹（配螺母）或法兰

◆  螺纹尺寸：G2A

◆ 法兰尺寸：DN65、DN80
