陕西工业园区污水厂扩容自控项目

项目概况

该项目为陕西省某工业园区集中污水处理扩容改建项目。项目规模为8000m3/d。污水处理后排放要求达到《陕西省黄河流域污水综合排放标准》

( DB61/224-2018)中表一中B标准。COD氨氮的排放标准要求执行(DB61/224-2018)中表一中A标准。

设计标准

《城镇污水处理厂污染物排放标准》GB18918-2002

《小城镇污水处理建设工程标准》建标148-2010

《给排水制图标准》GB/T50106-2010

《室外排水设计规范》GB50014-2006

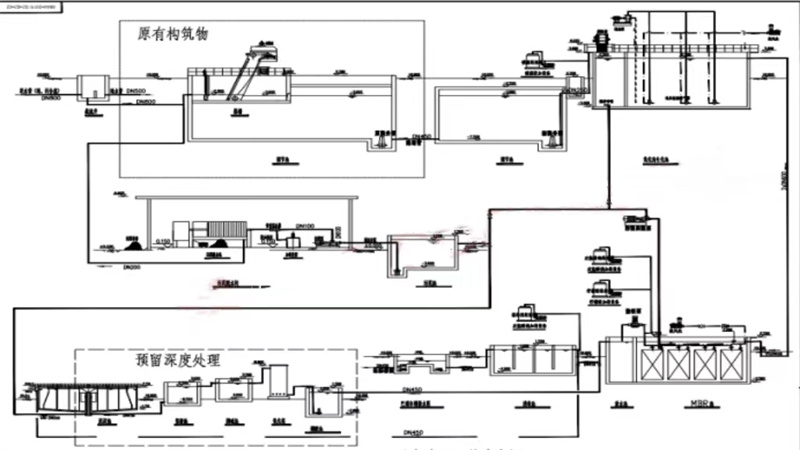

 生产工艺

信 息 层

信息层由厂长计算机、化验室计算机、技术部门计算机及办公计算机、办公打印机、以太网交换机等设备组成。主要功能是完成厂内部的办公、生产管理等功能。

信息系统应具有采集、事故预警、应急处置等功能应作为数字化城市信息系统的组成部分。完成日常办公及管理的需要，对生产数据进行保存分析、查询和再使用。

控 制 层

控制层分为：中央监控系统、现场控制站。

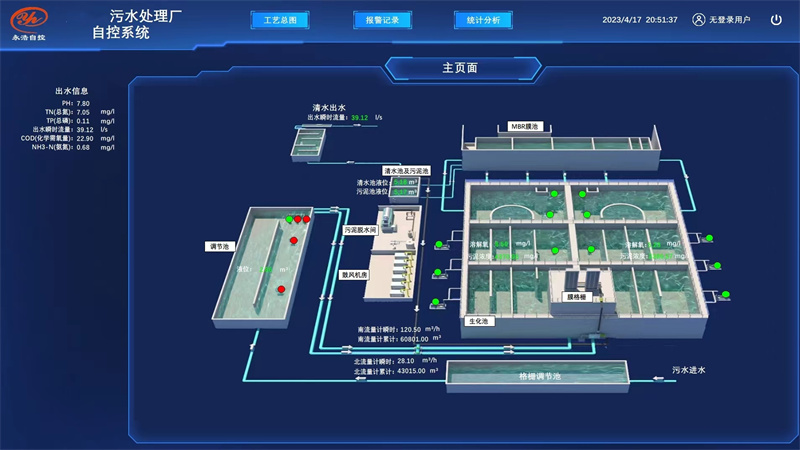

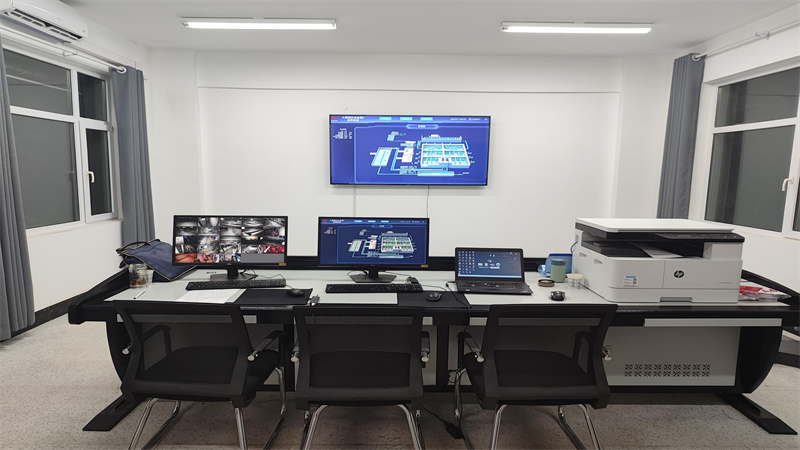

中央监控系统:完成全厂工艺设备的运行状态、工艺过程参数的采集和监视远程控制相关设备、设定运行参数，配合工艺运行流程提高水厂管理水平。报表打印、事故报警打印、运行生产管理、成本控制等功能。

现场控制站

设 备 层

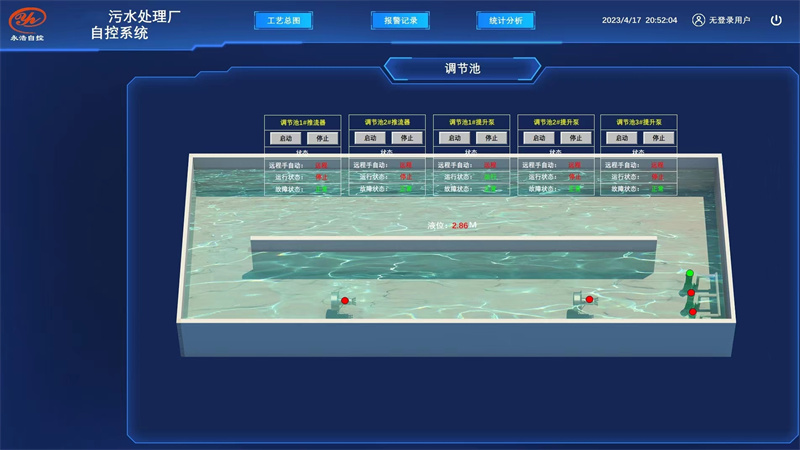

调节池

设置超声波液位计，对调节池内提升泵进行液位保护。

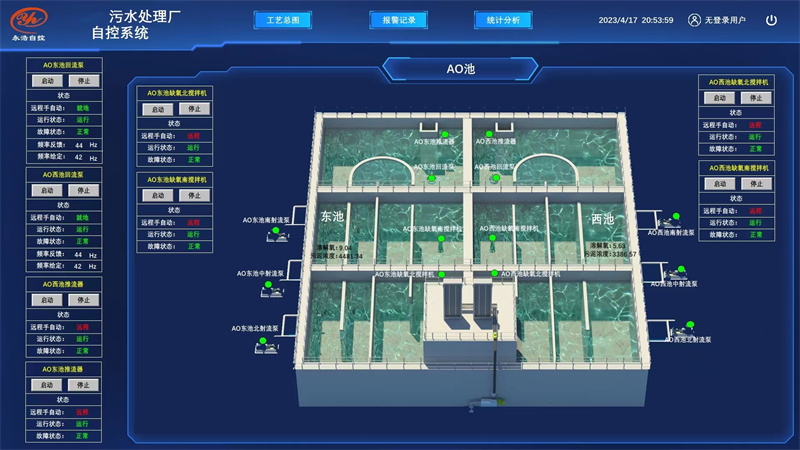

A/O池

进水管道设流量测量，A/O池设溶解氧分析仪、污泥浓度计。

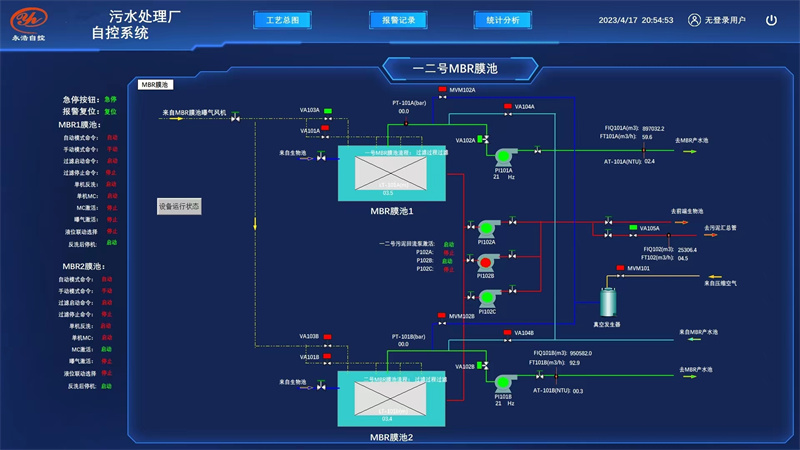

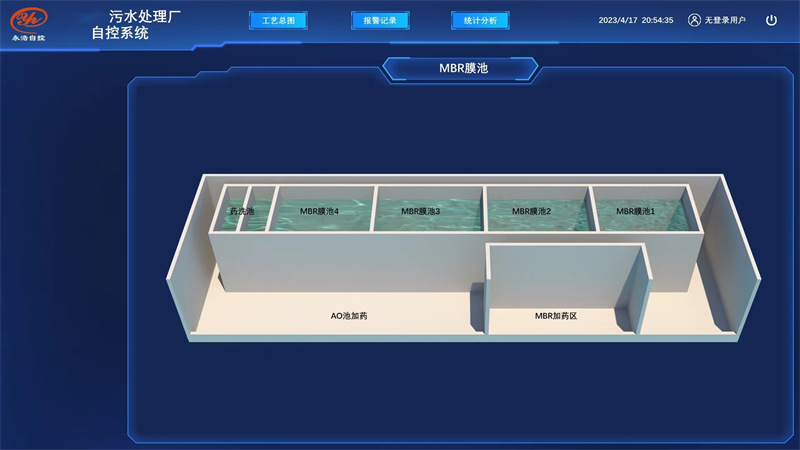

MBR池

每组MBR池内设置污泥浓度计，超声波液位计，产水系统设置压力表、电磁流量计。排泥系统配置电磁流量计。

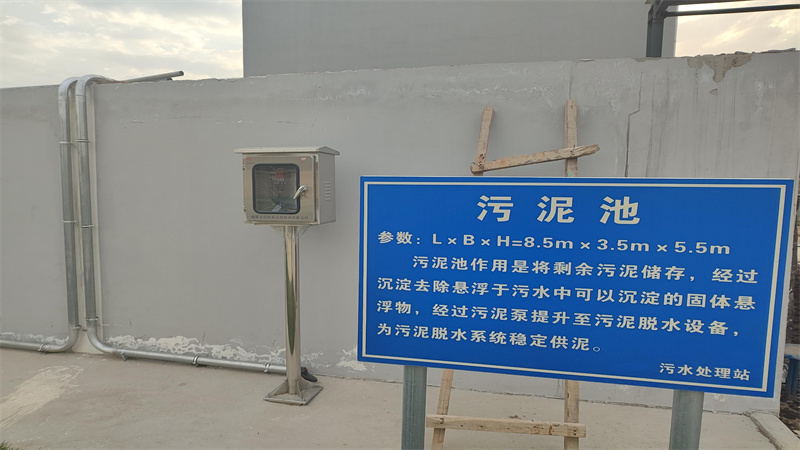

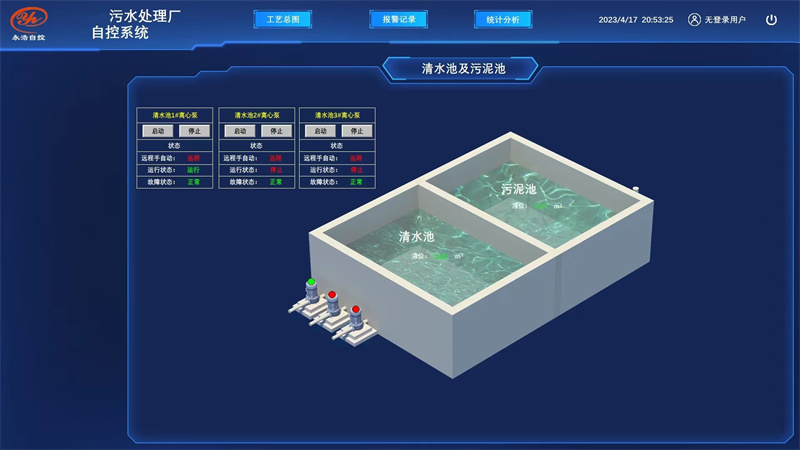

污泥池及清水池

污泥池设置超声波液位计，对污泥泵进行液位保护。图片

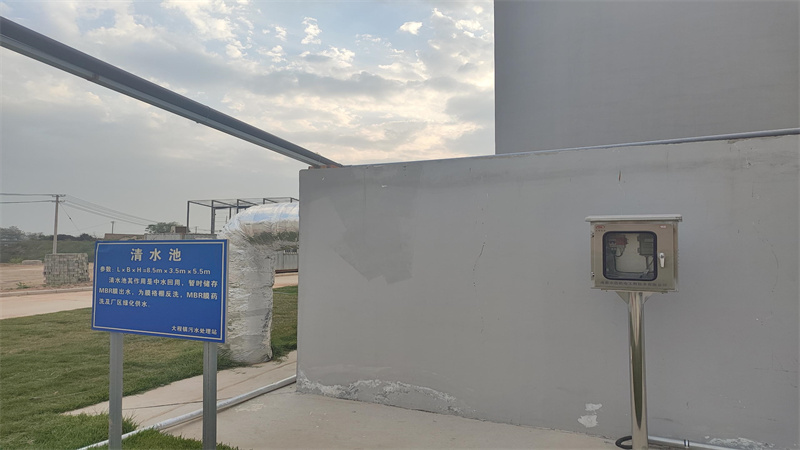

清水池设置超声波液位计，与膜格栅反洗泵、MBR药洗供水泵连锁低液位保护。

脱泥脱水系统

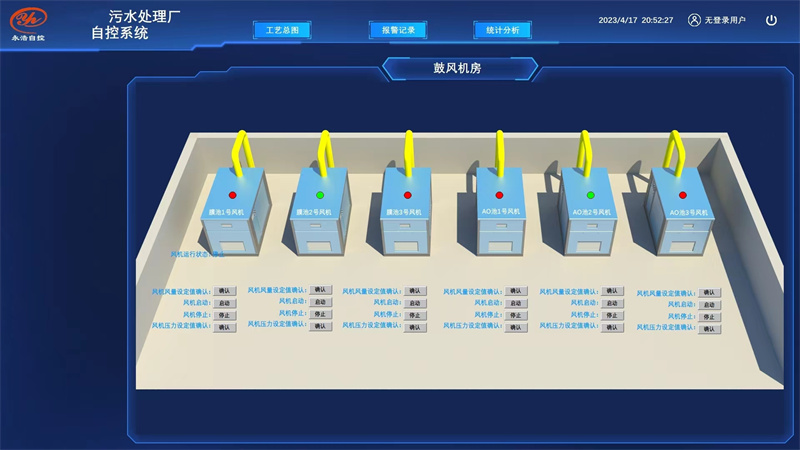

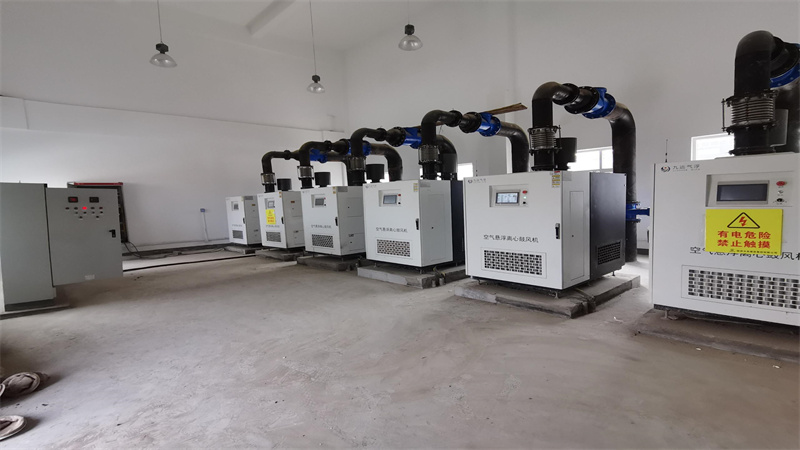

曝气系统

出水

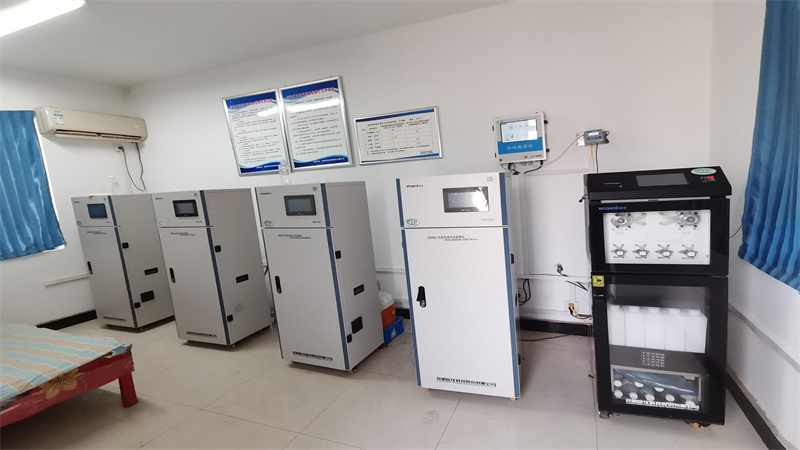

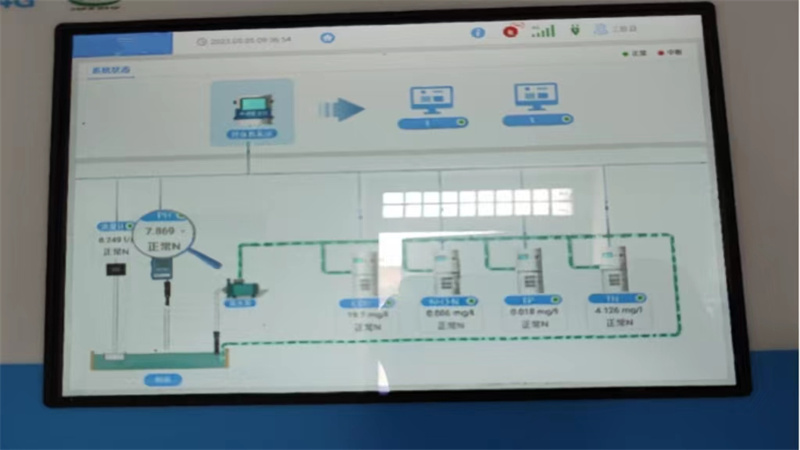

污水处理后出水工段设超声波流量计和COD 、 SS、PH 氨氮、余氯在线测定仪，实现对出水水质达标与否的监测。

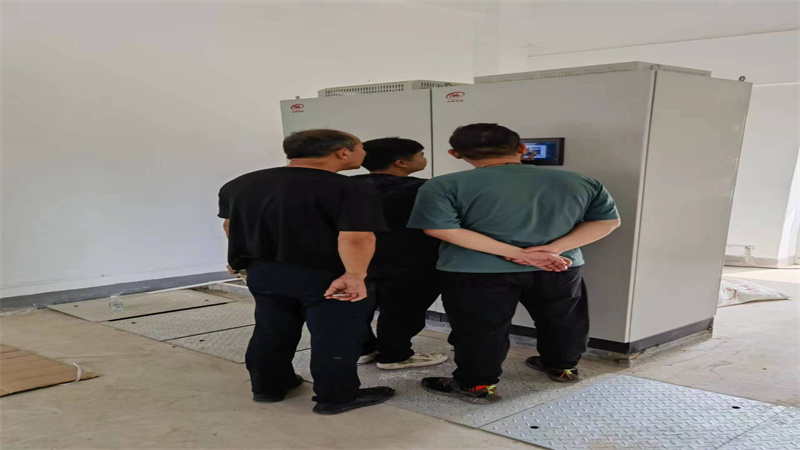

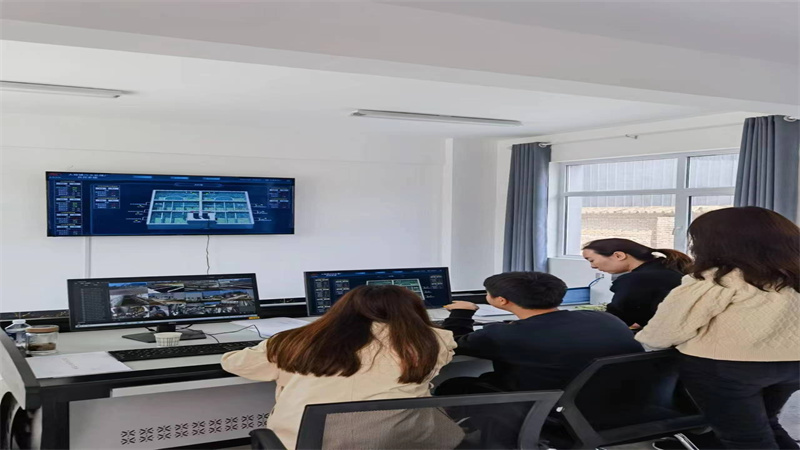

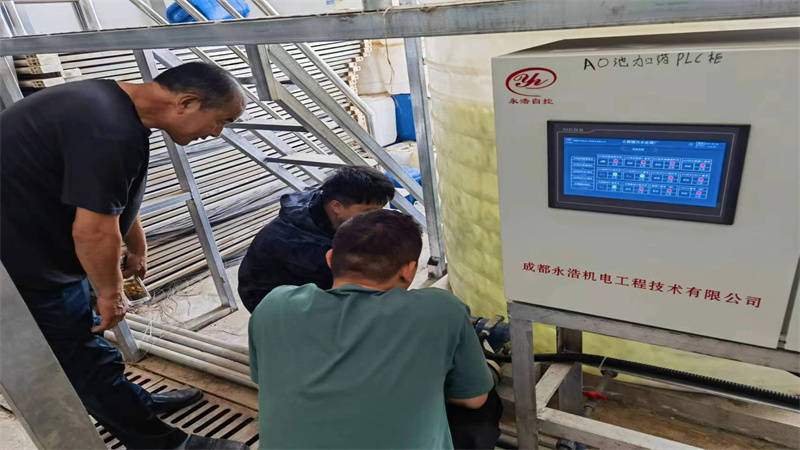

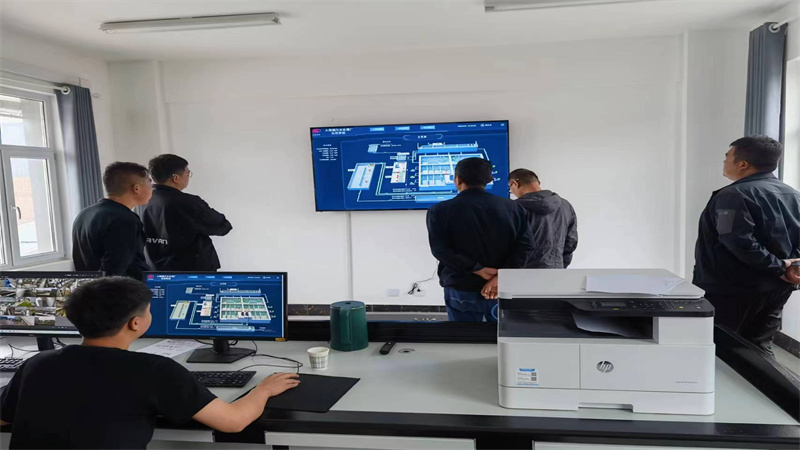

现场培训验收
