一、项目概述

本工程主要包括以下内容:污水处理工程自动化控制系统、自动检测仪表系统和视频监控系统等。我公司主要负责污水处理工程自动化控制系统部分。

二、控制系统和控制方式

1、根据污水处理厂生产各车间不同的工艺生产过程的特点和要求，采用现场检测控制整个污水处理厂生产综合监测管理的计算机集散型控制系统。

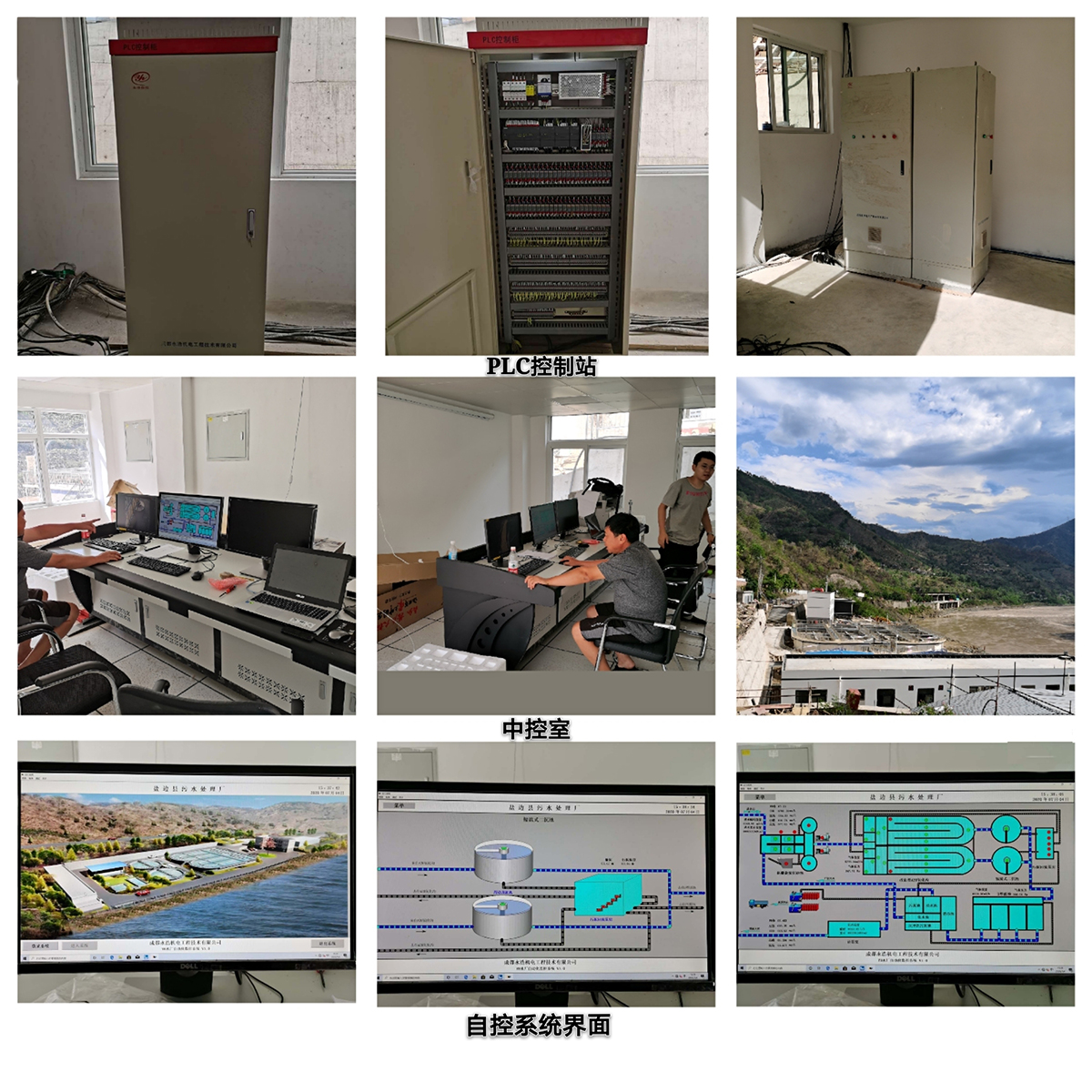

2、根据污水处理厂生产各车间不同的工艺生产过程的特点，拟定在厂区综合楼中控室室内设置PLC集中控制。

3、根据污水处理工艺流程,计算机集散系统分为二层，第-层为现场自动化控制层，主要由控制/采集站、检测仪表和调节仪表等组成。第二层为中心控制管理层，主要由工控机、大屏幕显示器、模拟屏、打印机、集线器、操作台、控制机柜、操作监控软件、组态软件、网络通讯总线和输入/输出等设备组成。

4、中心控制室(第层)与现场自动化层之间采用过程总线(工业以太网)进行数据通讯信息交换。

三、控制系统功能

1、采集整个污水处理过程的工艺参数和调节运行状态信息，根据采集到的信息,对运行情况进行分析，建立各类数据库,对主要工艺参数做出趋势曲线，分析比较后找出好的运行规律,通过故障分析，改进管理方法，保证排水质量。

2、计算机的显示CRT可显示整个生产过程动态流程图、各车间工艺流程图、带有动态参数显示、记录趋势曲线、自动生成各类报表并定时打印。

3、控制系统设远程自动、远程手动和现场手动种控制方式。系统可完成在线分析、诊断故障和故障报警。操作人员可通过人机对话的方式，对整个生产过程的控制设备进行远传遥控,实现自动化控制的目的。

4、系统网络采用现场总线通信系统方式实现各设备间的信息交换以及数据库和系统资源的共享。数据库和系统资源的共享。

5、中心控制室拟设在综合楼,中心控制室(操作站)与现场控制/采集站之间网络通讯光缆。
