一、项目概述

系统分为精馏实验装置及脱硫反应实验装置两套，两套系统同时进入一个可编程控制器，上位机软件一套。现场仪表均采用艾拓利尔仪表，得到了广大用户的好评。可编程控制器采用台达产品，可编程控制器有一EtherNET通讯接口便于实现与相关工艺设备的连锁实现与上位机的网络通讯，并完成与上下游设备的信息交换，连接现场原件的所有输入点(DI)进入模块之前、所有输出点（DO）在可编程逻辑控制器模块输出之后都采用中间继电器进行隔离，模拟量信号的输入通过模拟量信号隔离器后才连接到相应模块上，保证了现场仪表与可编程逻辑控制器之间隔离。上位机软件采用科技软件，开发出的软件界面美观、操作流畅。

二、 现场照片

脱硫反应实验装置现场图

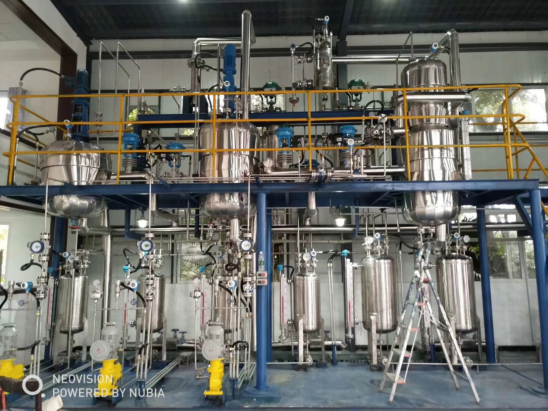

精馏实验装置现场图

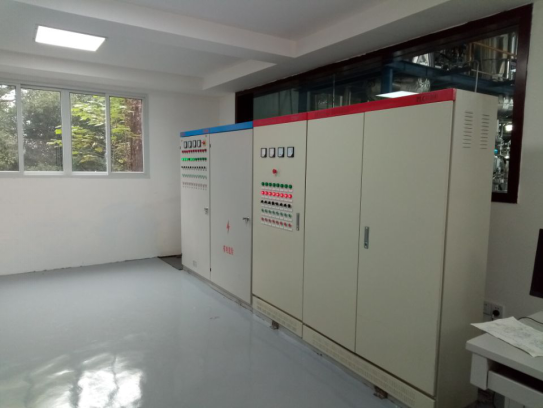

中控室PLC柜

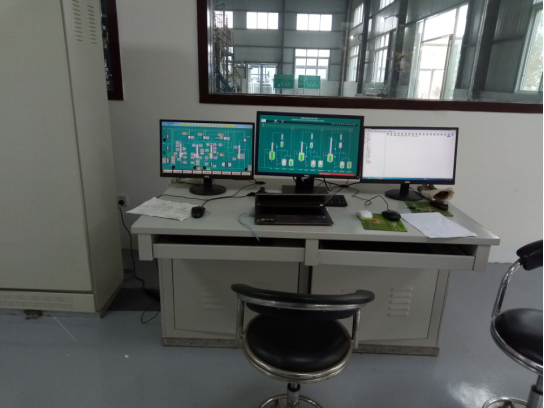

中控室现场图
