一、项目概述

        四川锐腾电子有限公司是厦门宏发电声股份有限公司(宏发股份：600885.SH)的控股子公司，生产基地建设在中江经济开发区，占地80亩,总投资2亿元，形成年产30亿只继电器零部件生产能力，是国家高新技术企业、德阳市企业技术中心、影响德阳十大投资企业。 现新增二次温度采集系统，以便工作人员及时观察，我公司将做出整改技术方案“基于plc的温度采集系统”，系统将实现，远程上位机监测数据，现场仪表实时监测，新增设施设备不影响原厂设备正常工作，达到完美嵌入原系统。系统设计重点（1）由于设备房与服务器房距离问题，两点之间若直接通过网线传递信号可能存在延迟和中断问题，现厂区有一台华为S5700-52P非网管型交换机一台，可借用交换机实现中继作用，实现服务器电脑与PLC实时通信。（2）由于厂区MES系统搭建的特殊性，必须保证数据上传到数据库中心后数据可被MES系统调用，故利用PLC模块采集热电偶信号，再利用Siemens smart200 PLC的通讯便利性与OPCsever形成对接，软件工程师可直接在OPC实时数据库中调用数据。

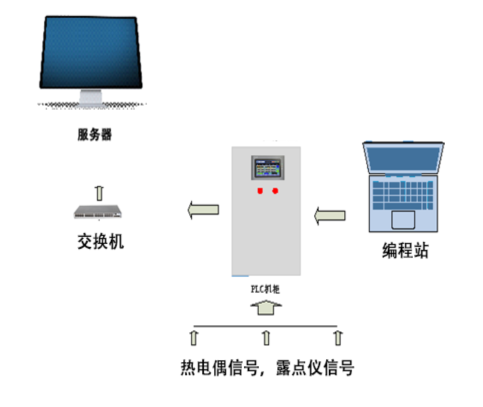

系统框架

二、现场图片

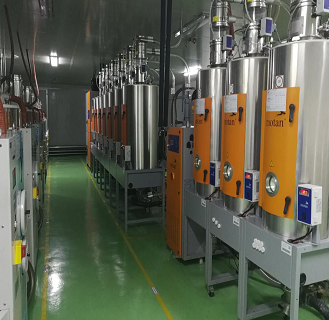

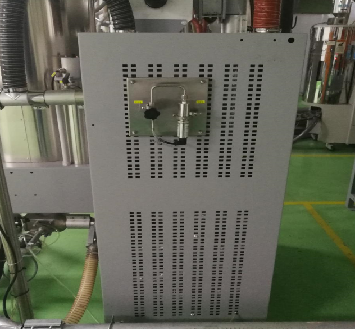

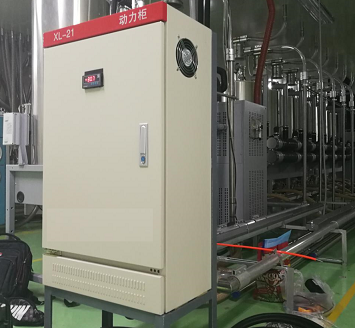

设备图片
