一、项目概述

村镇污水主要由生活污水和农业废水组成。生活污水成分比较固定，主要含有碳水化合物、蛋白质、氨基酸、脂肪等有机物，比较适合于细菌的生长，成为细菌、病毒生存繁殖的场所;但生活污水一般不含有毒性，且具有一定的肥效，可用来灌溉农田。农业废水的成分则多种多样，不同的季节，不同的地方，不同发展目标的村镇，其废水需要用不同的处理方法。污水处理站的作用是对生产、生活污水进行处理，达到规定的排放标准，是保护环境的重要设施。

乐至县童家镇距资阳市43公里，简阳市47公里，全镇幅员面积82平方公里。辖33个自然村，一个社区居委会，360个农业生产合作社，12个居民小组，总人口4.8万人。以下是对童家污水处理厂介绍。

全厂自动控制系统：

根据本工程的实际情况，结合该工艺的特点，本设计选用可编程控制器（PLC）对污水处理实现数据采集和监测控制，实现生产过程自动控制，报警联锁。

控制室设置在综合设备房，生产厂区下设一个现场控制子站，其PLC控制子站监控全厂所有子项。子站设在综合设备房配电室内。

全厂控制系统采用控制室集中监控、现场子站（PLC可编程控制器）分散控制和现场设备控制箱手/自动切换控制相结合。控制系统网络采用以太光纤环形工业控制网。

控制室设置一台计算机操作站。其中操作站也可兼作工程师站，产可实现系统组态管理、系统监测、显示、处理、控制等功能。并可完成报警和报表打印。在控制室操作站上预留有与外界通讯网络接口模块，以便与外界有关部门网络联系。

说明：

1、综合室设一操作站，其中可通过命令锁可兼作工程师站，以便在调试和编程时使用。

2、根据该工艺特点及全厂工艺总平面布置图，全厂设一个PLC控制子站。控制柜设在配电室内。

3、该控制系统PLC可编程控制器模块配置按计算点数的15%余量配置。控制网络采用工业ETHERNET环形控制网。

4、该工程自动控制系统在集成时，充分考虑系统的抗干扰，抑制电源浪涌的功能。

5、中控室工业以太网交接机部分预留有接口。以便通过服务器与外界联系。

设计范围：

本设计包括厂区界内格栅间-提升泵房、调节池、接触氧化池、紫外线消毒渠、污泥回流井、污泥池、综合设备房等部分需要检测，监视和控制所提供的信号及仪表、全厂自动控制系统部分。

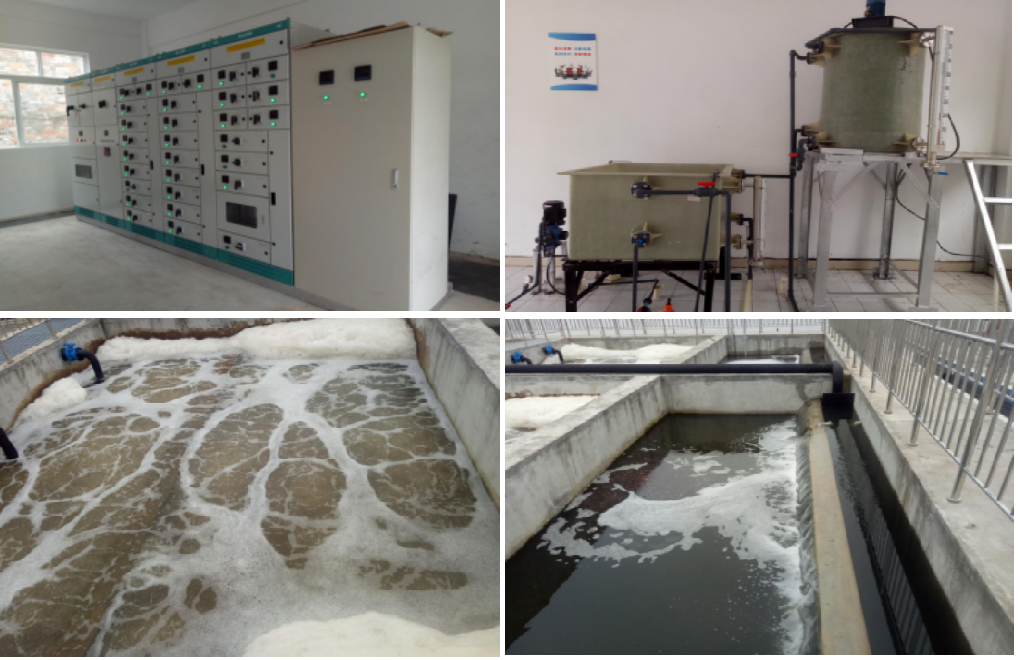

二、现场照片
