一、项目概述

本系统采用上海步科自动化股份有限公司所生产的PLC以及触摸屏。上海步科自动化股份有限公司专注于工业自动化产品的研发、生产、销售和技术服务，为工业自动化设备制造商提供整体解决方案，公司产品除国内销售外，亦销往土耳其、印度、意大利、德国等国家和地区，是中国领先的自动化解决方案供应商。本系统同时是一个监视控制与数据采集系统，可将监视控制与数据采集功能集为一体，完成生产控制的控制、工艺流程显示、设备运行状态监控及设备故障报警，生产数据的监测、存储、分析、报表打印等功能要求。本系统主要作为汽车零部件建模设备的运行状态监测，监测点为动模进出水温度、动模进水流量、定模进出水温度、定模进水流量，根据现场实测数据进行上下限报警设置、异常记录等。整个系统配置可分为两层:第一层:集中监控层。由一台触摸屏组成。集中监控层完成对生产工艺个部分的运行监视、数据采集和自动控制调度功能。该层是整个监控系统的核心。第二层：现场设备层。现场温度、流量仪表实时监测并将采集的数据传送给监控层。

二、现场照片

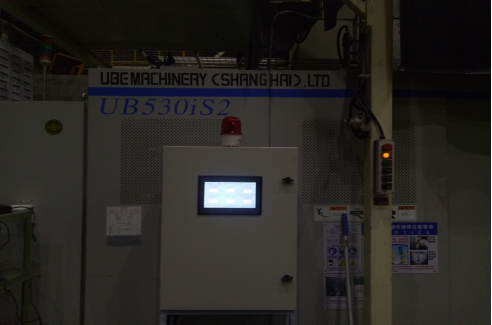

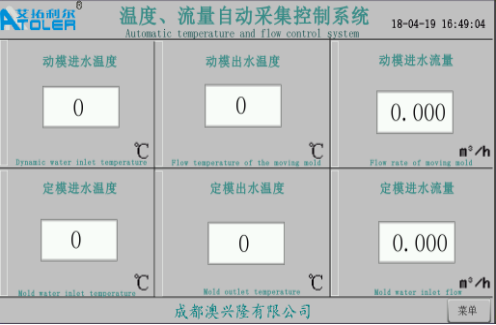

现场照片                                           人机界面

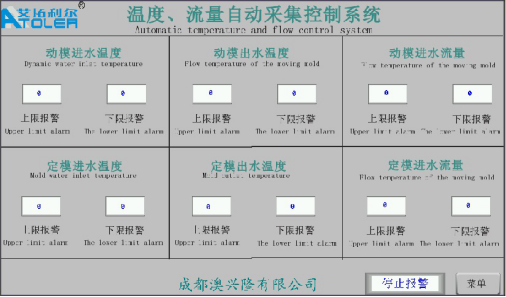

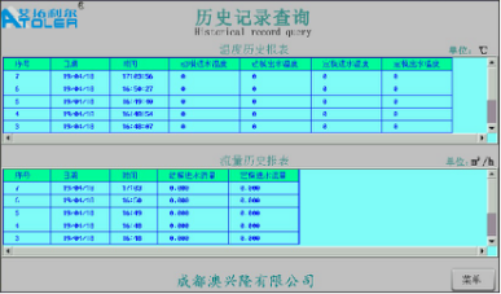

人机界面                                             人机界面
