项目概述

剑阁自来水厂是川投下属企业，承担着老城区居民生活用水。为了更好的管理生产，新增出水口流量监测。由于生活供水需要停水很是麻烦，再加上他们使用的管道内部水泥衬里；所以我们选择了插入式超声波流量计。这款产品使是我们单位主推的一款高性价产品，不仅可仪带压不断流安装，不受管道内部衬里影响。而且检测精度高，传感器防护等级达IP68级。

现场安装及步骤：

1、把管径（内径）、壁厚选0.00001、安装方式等参数输入流量计表头计算出两个传感器之间的距离，然后焊接底座套上球阀。

注：两个底座必须在管道两侧最大点，使处于同一个平行线。

2、把球阀与底座相连，球阀另一端连接带压开孔器。

3、开好孔后吧前端和后端传感器分别插入阀门中，前端传感器为水流方向，两个传感器斜面相对应。

4、通过调整传感器深浅和对应斜面的角度达到理想测量结果。

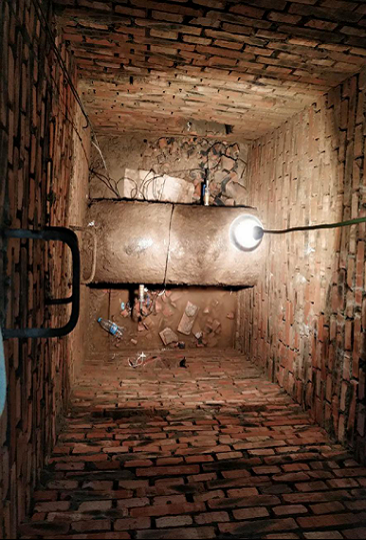

现场图片

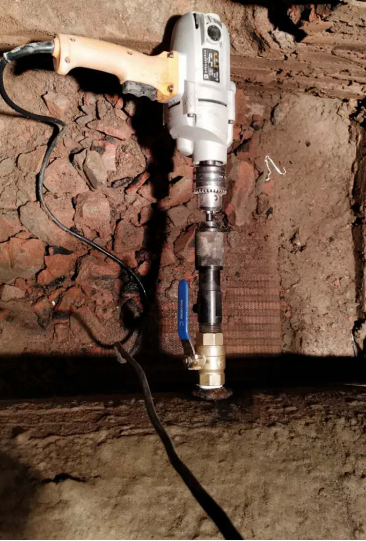

打孔示意图                               打孔示意图

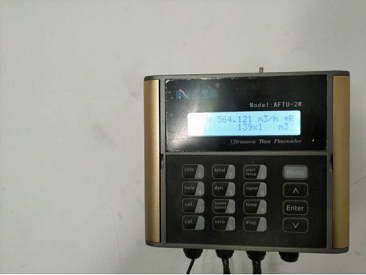

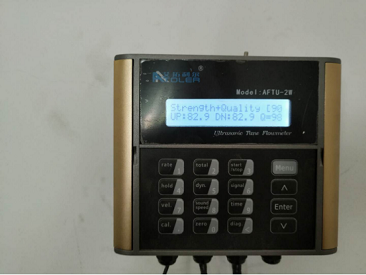

流量计主机安装现场图                              流量计主机安装现场图
